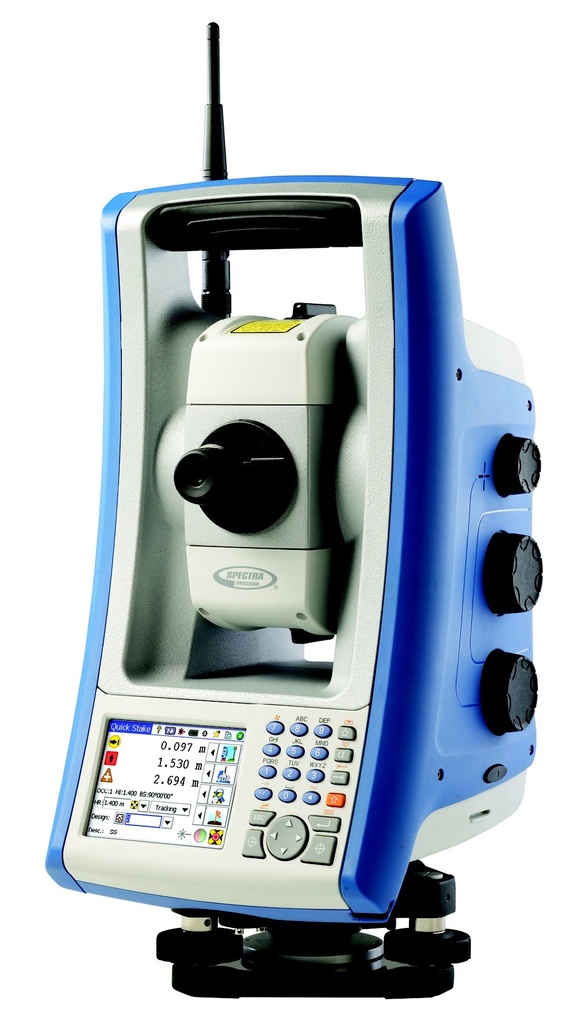

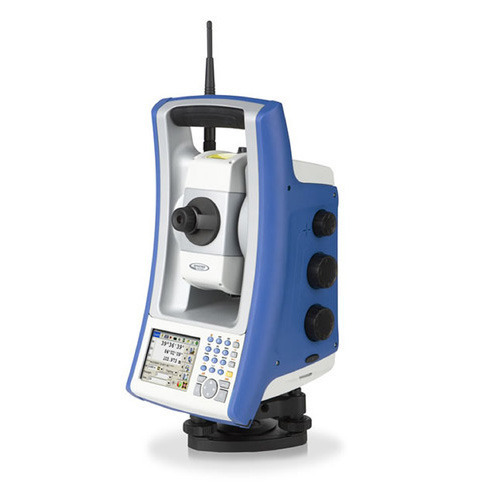

Spectra FOCUS 35

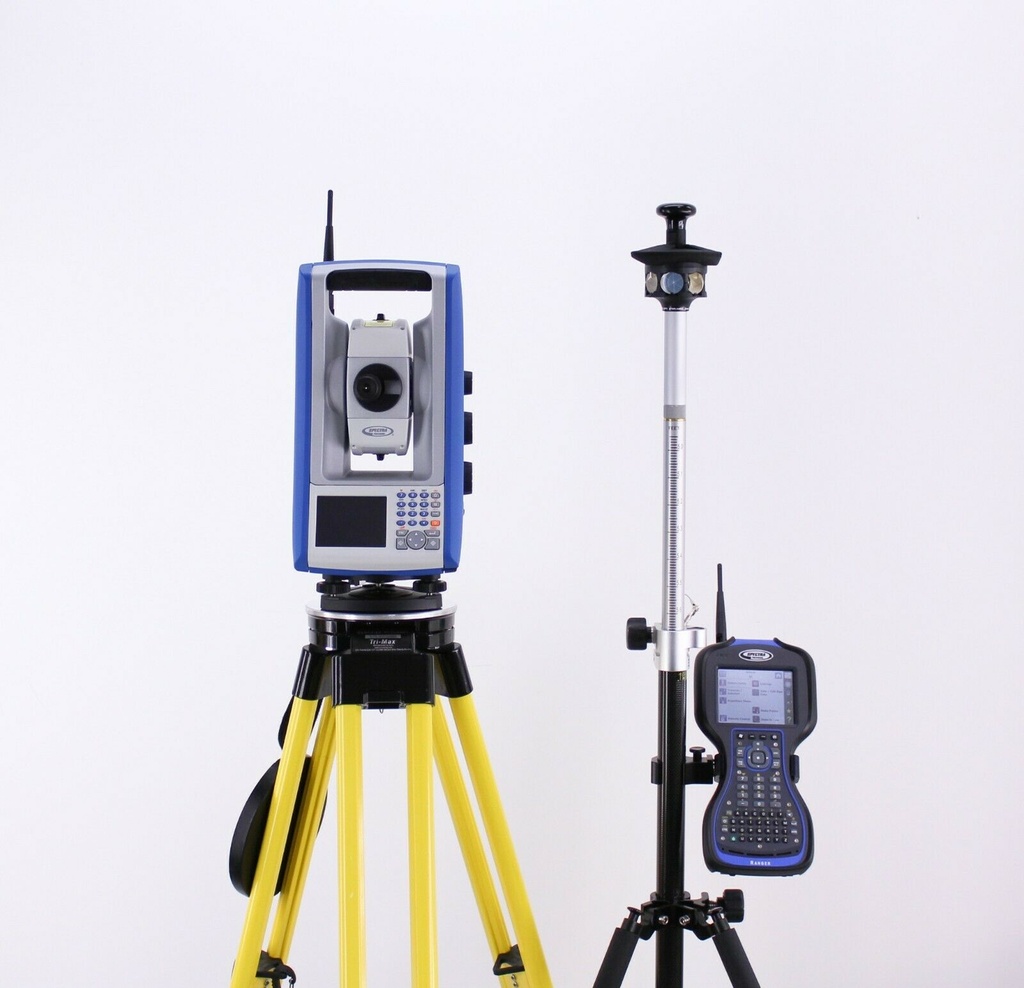

La Série FOCUS 35 est une gamme de stations totales motorisées fournissant des mesures rapides de haute précision. L’instrument robotisé FOCUS 35 projette les capacités de l’observateur de l’instrument jusqu’au jalon-mire pour un gain d’efficacité. La technologie de déplacement brevetée StepDrive™, qui gère les mouvements horizontaux et verticaux des moteurs et élimine le besoin de verrouillages de mouvement traditionnels, confère rapidité d’observation et précision du positionnement à la station totale robotisée FOCUS 35. La station FOCUS 35 comporte un capteur de suivi basé sur la technologie de poursuite LockNGo™ FastTrack qui permet à l’instrument de se verrouiller constamment sur le prisme.
Disponible en plusieurs niveaux de précision (1″, 2″, 3″ ou 5″), la FOCUS 35 est commandée par le logiciel de terrain Survey Pro™ via une interface à écran tactile Windows CE intégrée. La FOCUS 35 est aussi conçue pour être commandée à distance par les carnets de terrain Spectra Precision Ranger™, Nomad™ ou T41® équipés du logiciel de terrain Survey Pro, Layout Pro ou Spectra Precision FAST Survey sur le Ranger ou le Nomad. Vous pouvez aussi utiliser votre propre carnet de terrain et le connecter au FOCUS 35 gräce à la connexion Bluetooth ou via le SPDL Radio Bridge.
3 models de FOCUS® 35
Robotique
LockNGo
RX
Tous les instruments intégrent : Un système d’entraînement motorisé de l’instrument ainsi qu’un capteur de poursuite pour suivre le jalon-mire et le prisme.

PERFORMANCE
Mesure d'angle
Précision
(Écart type basé sur ISO 17123-3) 1 "(0,3 mgon), 2" (0,6 mgon), 3 "(1,0 mgon) ou 5" (1,5 mgon)
Lecture d'angle (affichage du plus petit nombre)
Standard 1 "(0,3 mgon)
1 "modèle 0,5" (0,15 mgon)
Suivi 2 "(0,6 mgon)
Mesure de distance1
Précision du prisme
(Écart type basé sur ISO 17123-4)
Standard 2 mm + 2 ppm (0,007 ft + 2 ppm)
Suivi 5 mm + 2 ppm (0,016 ft + 2 ppm)
Mode sans réflecteur de précision
la norme
<300 m (984 pi) 3 mm + 2 ppm (0,01 pi + 2 ppm)
la norme
> 300 m (984 pi) 5 mm + 2 ppm (0,016 pi + 2 ppm)
Suivi 10 mm + 2 ppm (0,033 ft + 2 ppm)
Entrain de mesurer le temps
Prisme standard 2,4 sec.
Suivi du prisme 0,5 sec.
Sans réflecteur Standard 3–15 sec.
Suivi sans réflecteur 0,7 sec.
Mode Prisme de portée
1 prisme 4000 m (13,123 ft)
3 prismes 7000 m (22 966 pi)
Réflecteur en feuille 60 mm 300 m (984 ft)
Mode sans réflecteur
Bon3 Normal4 Difficile5
KGC2 (18%) 400 m
(1312 pi) 350 m
(1148 pieds) 300 m
(984 pi)
KGC (90%) 800 m
(2625 pi 600 m
(1969 pieds) 400 m
(1312 pi)
Réflecteur en feuille
60 mm 1000 m
(3280 pi) 1000 m
(3280 pi) 800 m
(2625 pi)
Portée la plus courte possible 1,5 m (4,9 pieds)
Compensateur de niveau automatique
Type à deux axes
Précision 0,5 "(0,15 mgon)
Plage de travail. ± 5,5 '(± 100 mgon)
SPÉCIFICATIONS EDM
Laser et principe EDM
Source de lumière Laser Diode 660 nm
Décalage de phase principal
Divergence du faisceau EDM
Horizontale 4 cm / 100 m (0,13 pi / 328 pi)
Vertical 3 cm / 100 m (0,10 pi / 328 pi)
Correction atmosphérique –150 ppm à 160 ppm en continu
SPÉCIFICATIONS GÉNÉRALES
Nivellement grossier
Plage de nivellement électronique grossier ± 3 ° (± 3,3 gon)
Niveau circulaire en embase 8 '/ 2 mm (8' / 0,007 ft)
Disques
Système d'entraînement Système Spectra Precision® StepDrive ™
Temps de rotation maximum 90º / sec (100 gon / sec)
Temps de rotation Face 1 à Face 2 3,7 sec.
Temps de positionnement 180 ° (200 gon) 3,5 sec.
Pinces et mouvements lents entraînés par StepDrive, réglage fin sans fin
Centrage
Système de centrage 3 broches
Fil à plomb optique intégré
Grossissement 2,4 x
Distance de mise au point 0,5 m à ∞ (1,6 pi à ∞)
Télescope
Grossissement 31x
Ouverture 50 mm (1,96 pouces)
Champ de vision 1º30 ’
Distance de mise au point 1,5 m à ∞ (4,9 pi à ∞)
Réticule lumineux standard
Tracklight construit en standard
Hauteur de l'axe du tourillon 196 mm (7,71 pouces)
Environnement
Température de fonctionnement –20 ºC à +50 ºC (–4 ºF à +122 ºF)
Étanchéité à la poussière et à l'eau IP55
Source de courant
Batterie interne Li-Ion, 11,1 V / 5,0 Ah
Durée de fonctionnement avec une batterie interne Env. 6 heures
Les communications
Connecteur de pied externe Connexion du câble USB et alimentation externe
Communication sans fil Bluetooth®
Poids
Instrument 5,0 kg (11,0 lb)
Tribrach 0,7 kg (1,54 lb)
Batterie interne 0,3 kg (0,66 lb)
SPÉCIFICATION ROBOTIQUE
Opération robotique1
Portée robotique maximale 300 m à 800 m (984 pi à 2625 pi)
Précision du point à 200 m (656 ft) <2 mm (0,007 ft)
Distance de recherche maximale 300 m à 800 m (984 pi à 2625 pi)
Temps de recherche (standard) 2–10 sec.
Les communications
interne / externe 2,4 GHz, saut de fréquence, spectre étalé
Recherche GPS GeoLock6
Recherche GPS GeoLock ™ 360º (400 gon)
Gamme de fonctionnement robotique complète
COLLECTE DE DONNÉES
Unités de contrôle fixées sur alidade
Visage 1
Affichage Écran tactile couleur TFT 3,5 ", 320x240 pixels, rétroéclairage
Clavier Clavier alphanumérique
Mémoire (stockage de données) 128 Mo de RAM, 1 Go de mémoire Flash
Application sur le terrain. Software Survey Pro et Layout Pro
Face 2
Affichage 6 lignes, monochrome, 96x49 pixels, rétroéclairage
Clavier 4 touches
Fonctions du logiciel de l'instrument Changer le visage, les paramètres de la radio et de l'instrument, l'affichage de la valeur de mesure, la mise à niveau
